Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev

Kí hiệu: CN01 - 05092014
Tên công trình: Trung tâm văn hóa  Heydar Aliyev
Địa điểm: thành phố Baku, Azerbaijan.
Công nghệ: Kết cấu giàn không gian, Tấm bao che kim loại
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 1. Kết cấu chính của công trình
Các đường cong của bên ngoài của công trình, có ý nghĩa là để chuyển tải những khát vọng và bản sắc văn hóa của người dân Azerbaijan. Giải pháp kết cấu nhằm giải quyết vấn đề chịu gió mạnh và tải trọng động đất mà không cần dựa trên kết cấu cột hỗ trợ bên trong công trình (điều này sẽ làm giảm đi tính thẩm mỹ kiến trúc như dòng chảy của không gian). Giải pháp đưa ra là sử dụng một hệ thống giàn không gian như yếu tố kết cấu chính của công trình trở thành lớp bao phủ bao che tạo khung cho hệ vách kính chế tạo đặc biệt.

Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev

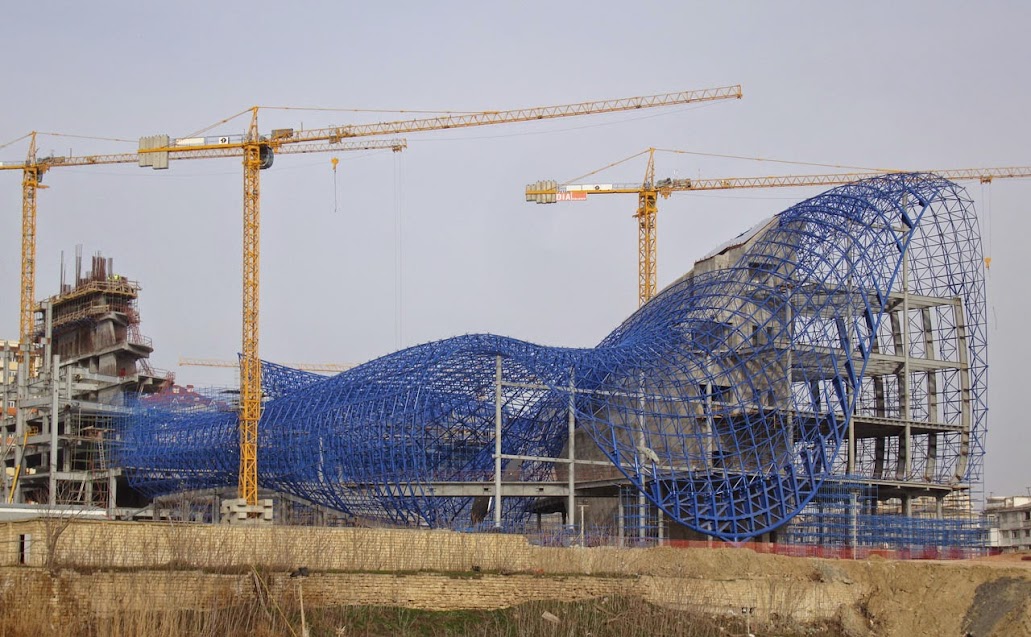

Hình 2. Kết cấu giàn không gian

Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 3. Kết cấu giàn không gian, khung thép, lõi bê tông cốt thép
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 4. Kết cấu giàn không gian, khung thép, lõi bê tông cốt thép
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 4. Kết cấu giàn không gian
Ngay từ đầu trong quá trình thiết kế, các kỹ sư thực hiện một phân tích tính toán kết cấu. "Đó là các phép tính kết cấu với một phân tích phần tử hữu hạn phi tuyến 3D, bao gồm cả tải trọng đặc biệt như động đất và tải trọng gió cao như ở Baku". Theo ông. Thomas Winterstetter - công ty Werner Sobek, kỹ sư dự án cho công trình. "Chúng tôi đã tính toán với hai mô hình riêng biệt đầy đủ các phần tử hữu hạn 3D, để so sánh kết quả và không dựa vào một kết quả duy nhất."
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 5. Sơ đồ tính vỏ bao che
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 6. Hệ khung kết cấu chịu lực, sàn, mái
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 7. Sơ đồ tính
"Chúng tôi sử dụng các vật liệu tấm ốp bên ngoài dễ dàng làm sạch, vì  có nhà máy lọc dầu gần đó gây ô nhiễm nặng nề không khí làm bẩn lớp sơn phủ màu trắng. Chúng tôi sử dụng lưới sợi thủy tinh (GFRP)cho vật liệu bao che. Nói chung, tất cả các hệ thống bao che công trình được lựa chòn phải có độ bền cao và tuổi thọ lâu dài đồng thời công tác bảo trì thấp.
Kết cấu chính của Trung tâm văn hóa Heydar Aliyev là sự kết hợp bê tông cốt thép, kết cấu khung thép, và dầm tổng hợp và sàn. Hệ giàn không gian bao gồm một hệ thống ống thép đặc biệt và các nút (một sản phẩm của công ty Mero-TSK).
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 8. Hệ kết cấu giàn mái
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 9. Hệ kết cấu khung thép
Hình 10. Hệ kết cấu lõi bê tông
Đối với mục đích thẩm mỹ, lớp bao che công trình không chỉ làm cho nó có hình dạng như một hình khối liên tục mà còn có hiệu ứng liên kết các không gian với nhau. Các đường nối tấm bao che chạy song song với nhau, làm nổi bật thiết kế lượn sóng của công trình. Vật liệu ốp phải đáp ứng được việc kháng tia cực tím và phản xạ ánh sáng.
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 11. Vỏ bao che kim loại
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 12. Vỏ bao che kim loại
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
Hình 13. Vỏ bao che kim loại
Nguồn tham khảo:
công ty MERO-TSK International GmbH & Co. KG
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev
công ty Werner Sobek
Giải pháp kết cấu giàn không gian sử dụng trong công trình Trung tâm văn hóa Heydar Aliyev

Ths. Kts. Trần Hoàng Hà
